Montáž mlhovek Škoda Fabia

How to Install Fog Lights Skoda Fabia

Základný predpoklad pre dodatočnú montáž originálnych hmloviek, sú originál diely

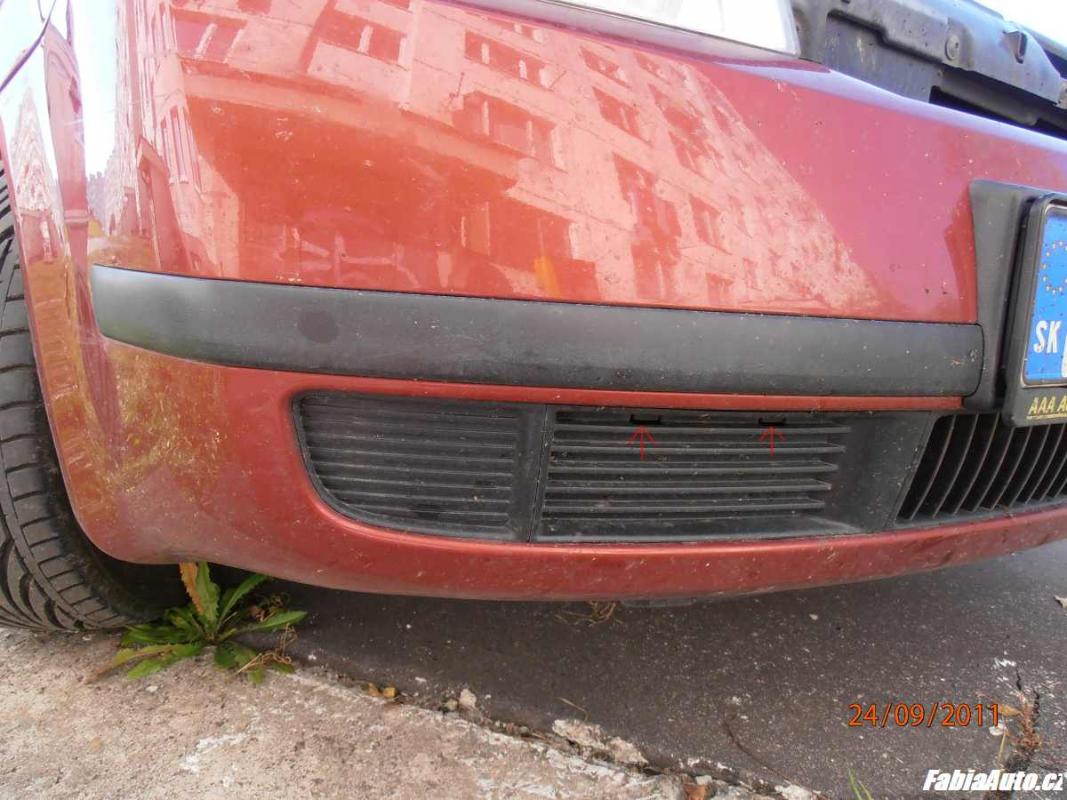

Na vylúpnutie plastových krytiek šrobovákom podpáčime plastové
zápatky (viď.šípky).

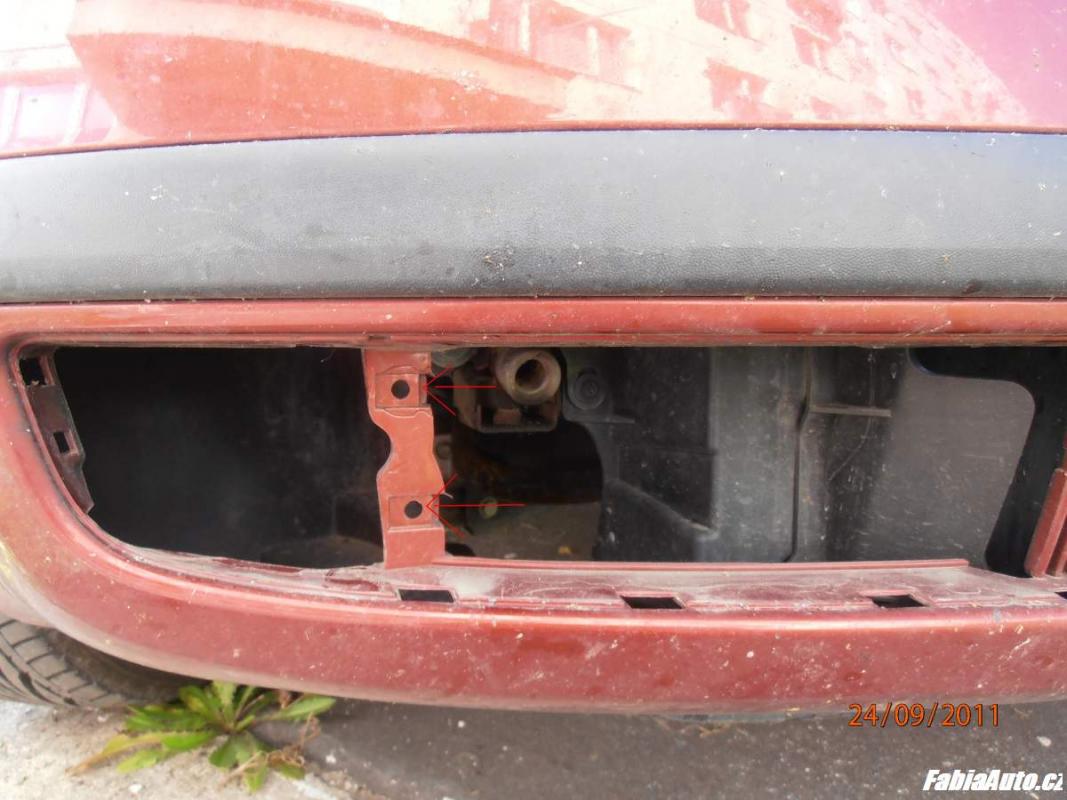

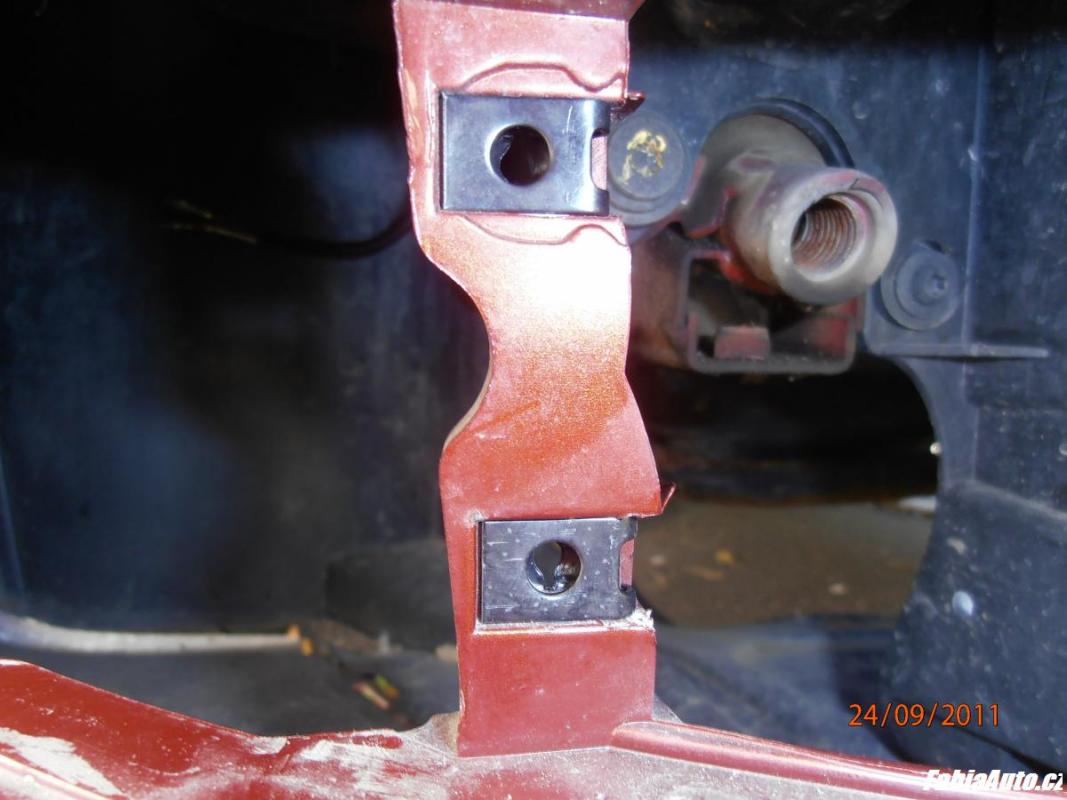

Na vyznačené miesta nasadíme plechové klipy na následné
prichytenie hmloviek skrutkami (šroubkami).

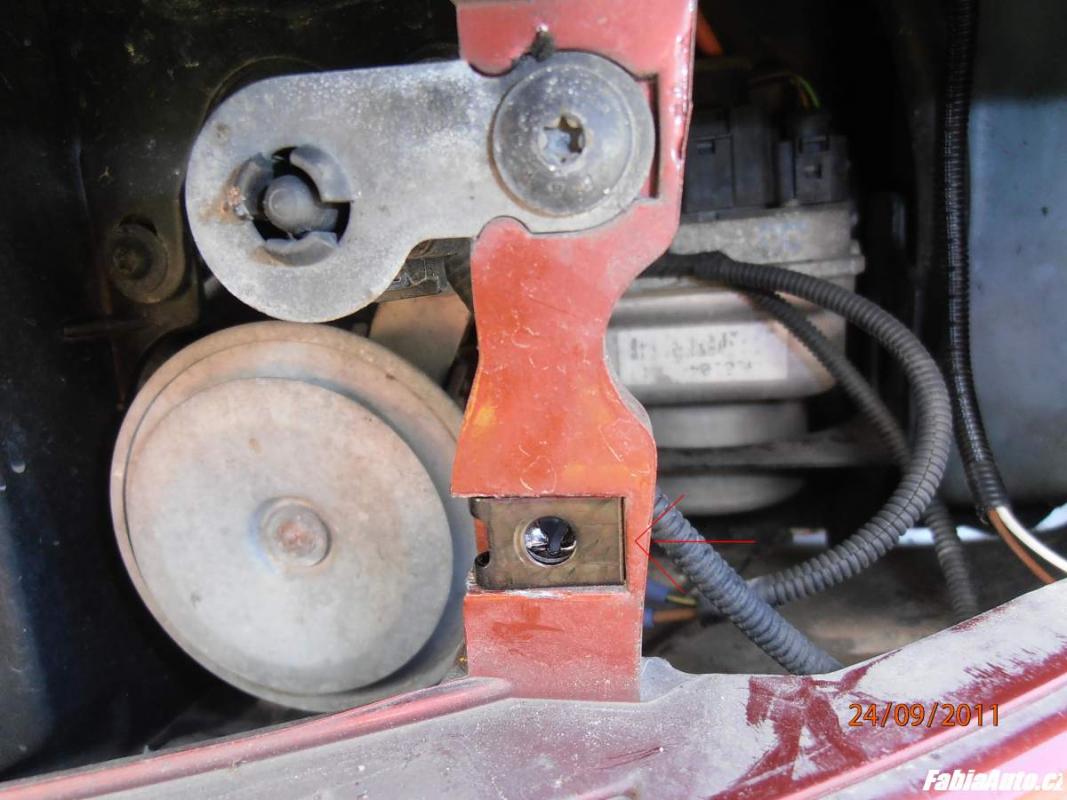

Miesto na uchytenie pravej (spolujazdcová strana) hmlovky. Na ľavej
(vodičová strana) strane je upevnené čidlo vonkajšej teploty, tam
stačí nasadiť jeden klip.

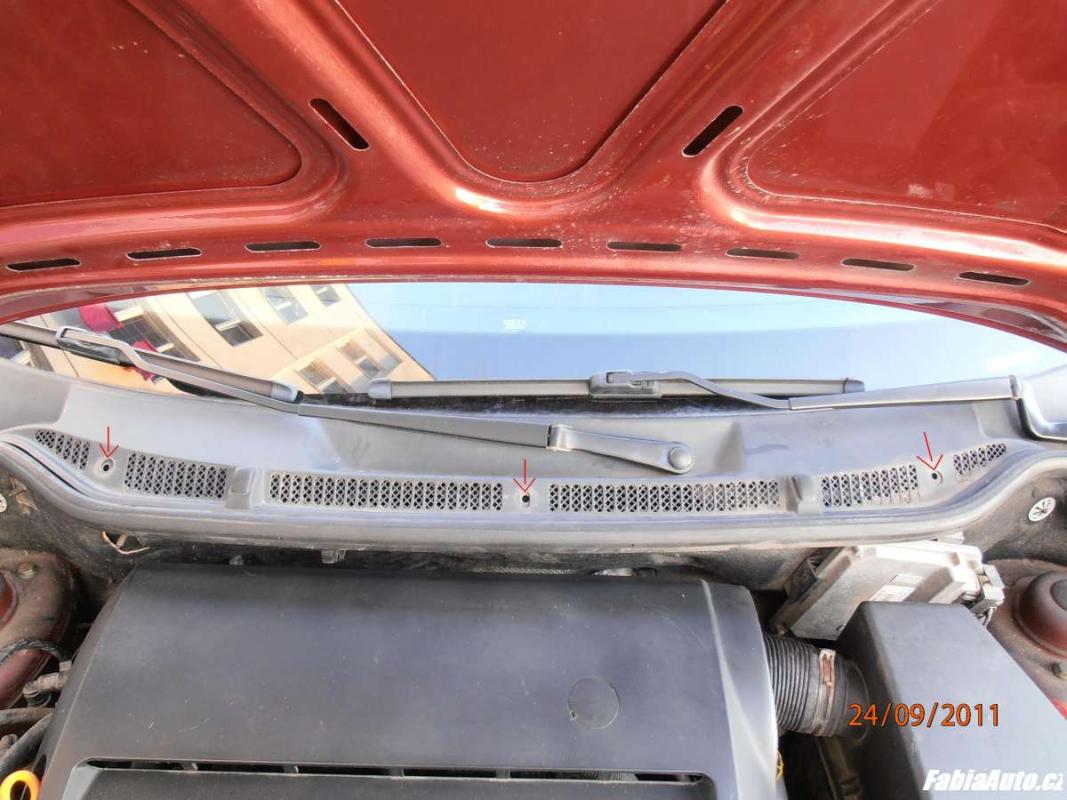

Kabeláž ktorú sme vyviedli s kabíny cez deliacu stenu motorového
priestoru, pre ľavú (vodičová strana) hmlovku natiahneme popod
plastový kryt odvodňovacieho žľabu pod stieračmi a upevníme ju
elektrikárskymi páskami - tak aby o ňu nezachytil mechanizmus

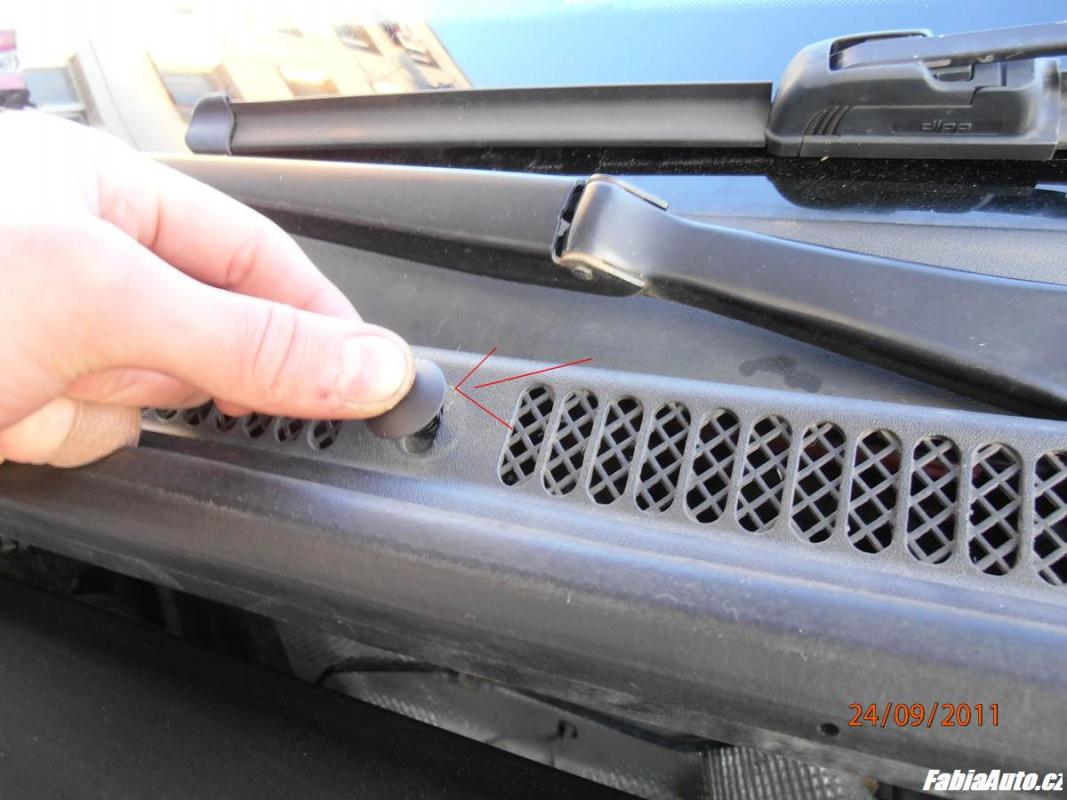

stieračov. Na demontáž tohto krytu je nutné odrezať tri plastové
klipy. Pri spätnej montáži použijeme nové klipy, ktoré sa len
zacvaknú.

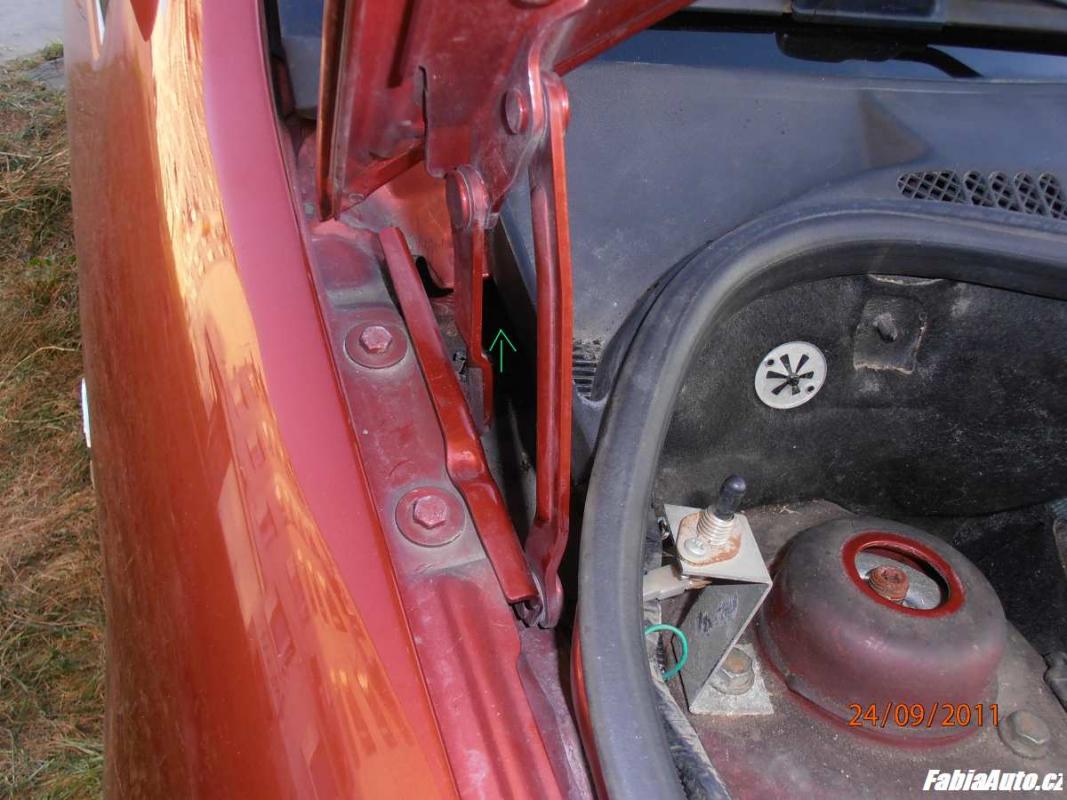

Miesto, kde sa nachádza priechodka pre kabeláž.

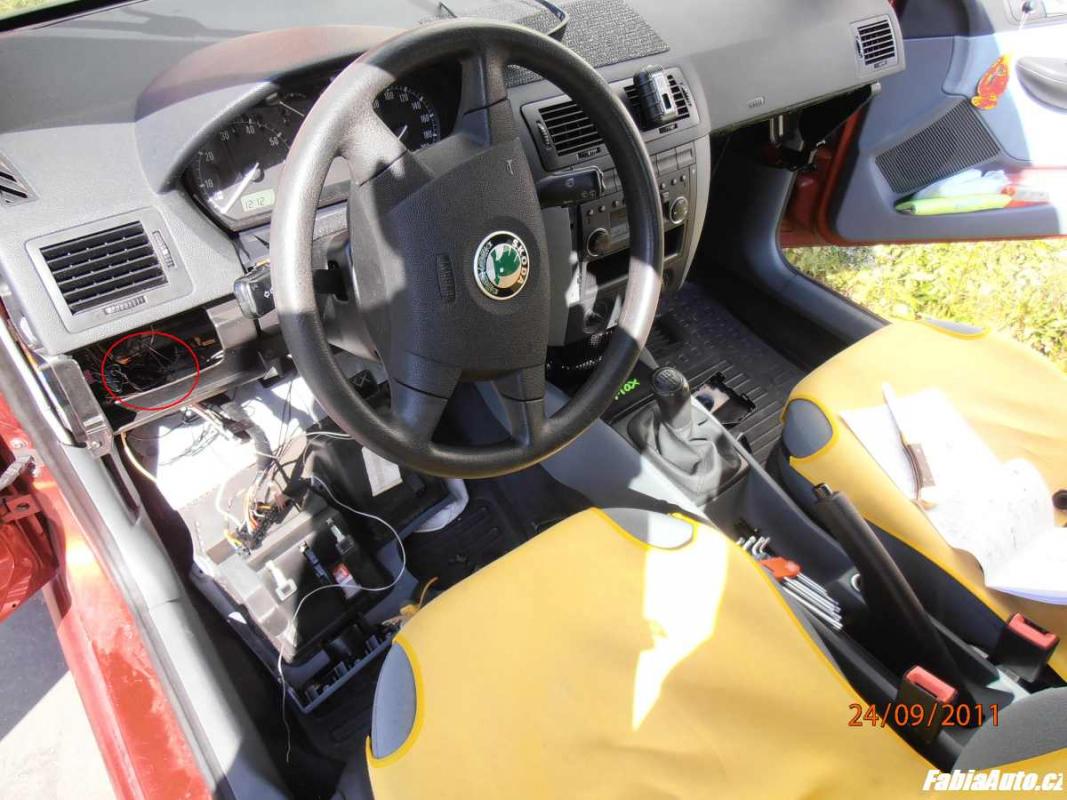

Tak ako u spolujazdca sme zdemontovali odkládaciu schránku, tak aj u
vodiča zdemontujeme spodný kryt palubnej dosky a vyberieme spínač
svetiel. Spínač sa vyberá jednoduchým spôsobom. Prepneme ho do
prvej polohy, čiže zapneme parkovacie svetlá, následne v tejto
polohe otočný prepínač zatlačíme smerom do palubnej dosky a
otočíme doprava, akokeby sme chceli prepnúť na stretávacie
(tlmené) svetlá. Tým uvoľníme západky a vypínač môžme
vysunúť smerom k nám s palubnej dosky. Kabeláž prevlečieme od
spolujazdca poza rádio k vodičovi, k poistkovej skrinke.

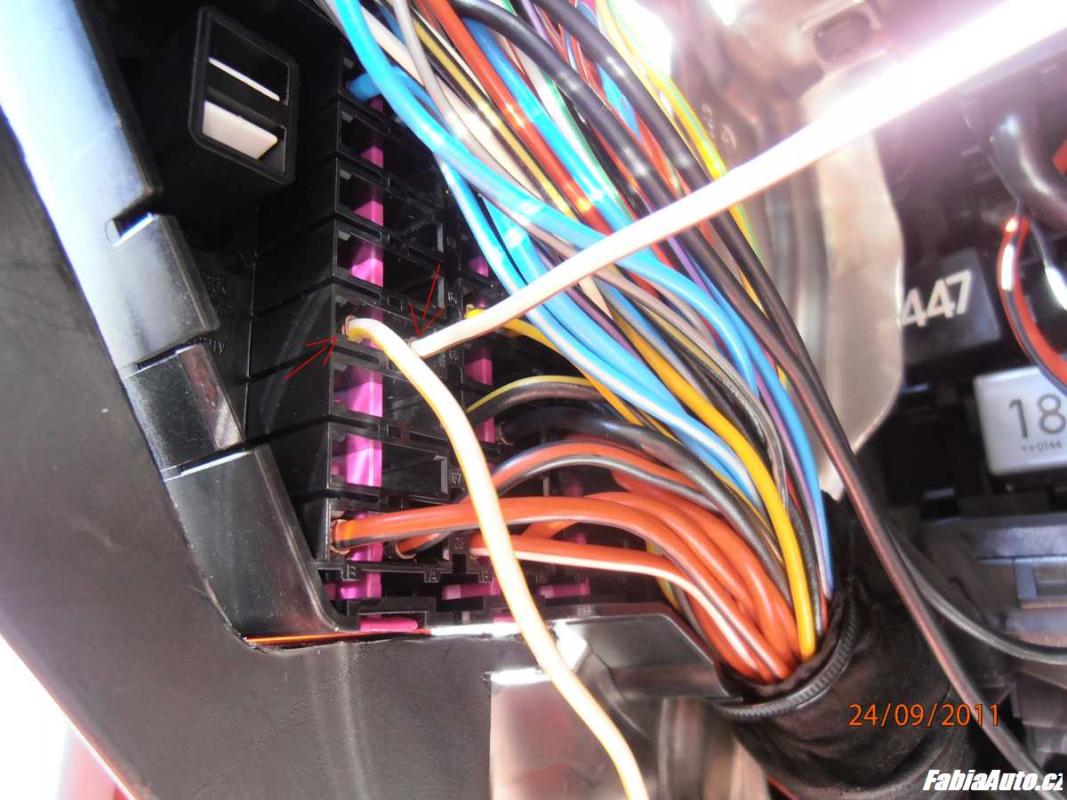

Vyvedenú kabeláž od spolujazdca (jedná sa o dva kábliky, jeden
hrubší jeden tenší) hrubší zapojíme do poistkovej skrinky s
označením "SB 65". Druhý osobitný kratší káblik s dvomi koncami,
takisto zapojíme do "SB 65" a druhý koniec tohto káblika, do
svorkovnice spínača svetiel "PIN 8". Ten tenší káblik s dvojice
káblov, ktoré sme vyviedli od spolujazdca zapojíme do svorkovnice
budíkov "PIN 19".

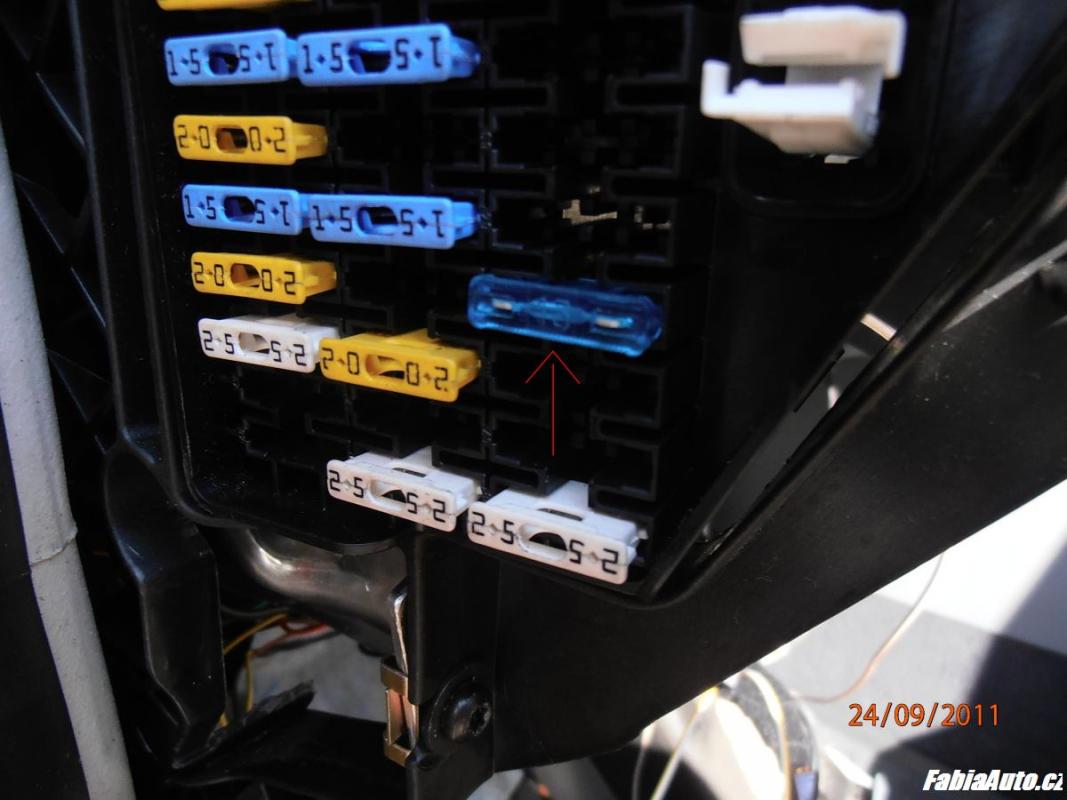

Do poistkovej skrinky na miesto, kde sme pripojili kabeláž vložíme
poistku s hodnotou "15" (modrá)

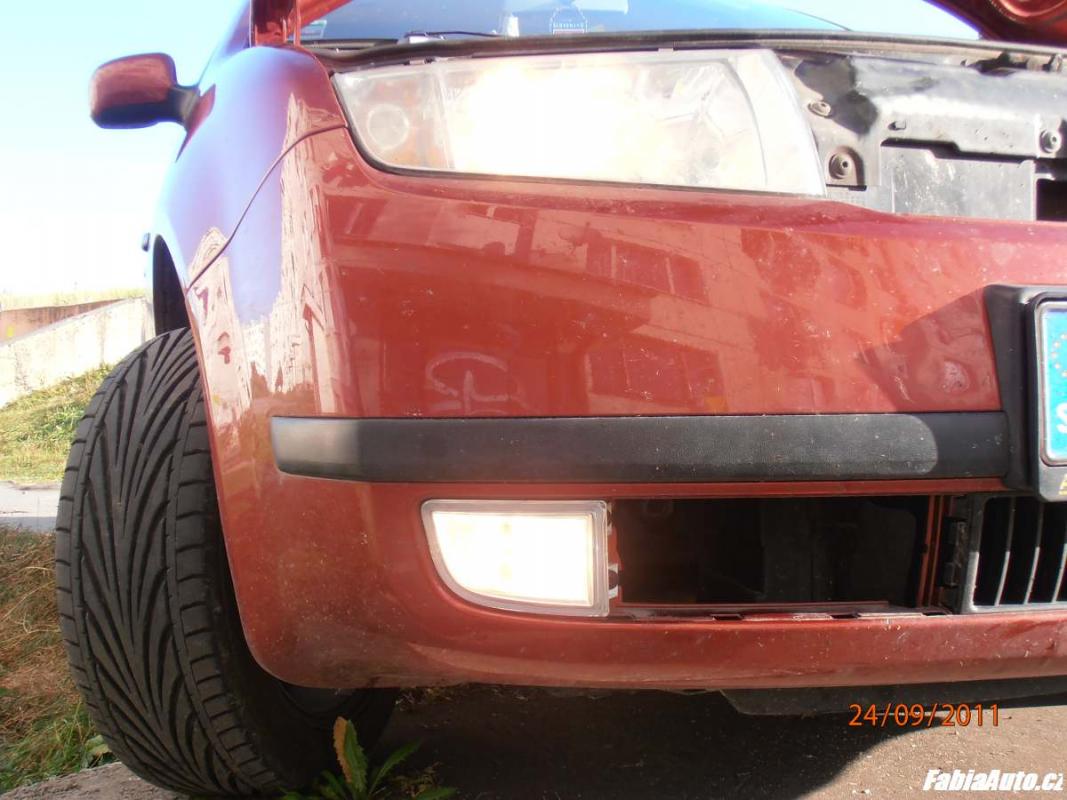

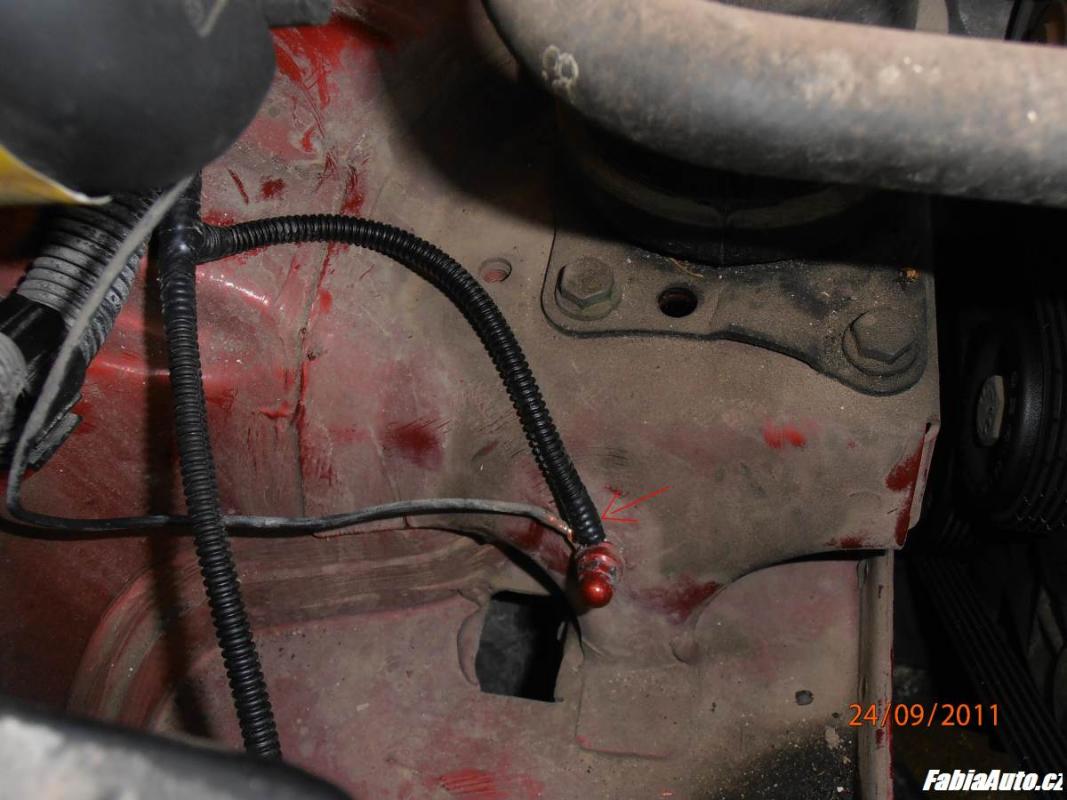

Kabeláž ukostríme o karosériu (každé svetlo). Na konce kabeláže,
ktoré sú zakončené pinmi, nasadíme konektory. Konektory pripojíme
k hmlovkám a tie následne prišrobujeme do narazníka. (mám aj návod
k tomu, myslím, že to je originál návod na domontovanie hmloviek.
Len teraz mi akosi štrajkuje skener... Ak ho sprovozdním, tak by som
ti poslal aj ten... sú to len obrázky, ale dosť pomôžu pre
pochopenie.

Autor: lionheart76

Komentáře

Obrázek uživatele George_rider

ahoj , kde seženu tu kabeláž k těm mlhovkám ? na internetu jsem našel jen mlhovky L+P a přepínač světel (každé zvlášť ) ale kabeláž nevím kde sehnat. díky za radu PS : obvolal jsem 4 vrakače a nikde nemají kabeláž ,jen mlhovky nebo přepínač

Od George_rider --

1.4 55KW 16V

zdar , dá se taky namontovat-používat dle pravidel ČR žádné problemy s STK a PČR? tahle věc 2v1 ? http://levnealarmy.cz/eshop/led-svetla/kombinace-dennich-svetel-a-mlhove...

Od Anonym (neověřeno)

jak jsi prosimtě rozdělal tu svorkovnici za budikama ? zelenou , potřebuju nějaké kleště abych ten kablik do te svorkovnice usadil?

Od Anonym (neověřeno)
